千亿正畸市场背后的智能制造(一):3D打印


数字化齿科作为3D打印技术最成熟的细分市场应用之一,在不知不觉中走入我们的日常生活。鉴于每位患者的差异特性,齿科医疗的个性化定制需求与3D打印的技术特点完美匹配。从早期的DLP技术通过价廉物美的特点敲开齿科市场的大门,到如今简单易用的椅旁方案被牙医、正畸医生和口腔外科医生广泛接受,3D打印正在帮助齿科行业完成从数字化生产到智能化生产的转变,并深入渗透到种植牙、隐形正畸、手术导板等多个应用场景…

口腔正畸的数字化流程

目前,数字化已覆盖口腔诊疗全流程,应用于正畸、种植、修复等手术。常见的口腔数字化诊疗解决方案分为三大基础模块:

  • 信息采集 现在主要使用石膏印模数字印采、口扫技术。
  • 方案设计 数字化信息分析设计能够在口扫直接成像、或石膏模型翻转扫描后的基础上,利用CAD软件进行修复体、正畸方案设计。
  • 加工制造 将正畸矫治器的三维虚拟设计方案变成现实,需要使用数字化加工技术。

制造一副“千人千面”、“平平无奇”的透明矫治器

常规的数字化加工技术主要是CNC数控机床加工,是全球批量制造产品的成本、质量、数量、速度成本控制的重要加工技术。

正畸矫治器相较批量制造的其他产品,更具有千人千面的产品需求:每位病人的隐形矫治器方案之间、病人自己不同阶段的每副隐形矫治器都不相同,每一副矫治器都需要采用定制的方式。使用CNC数控机床铣削成本过高,而3D打印增材制造正是这类产品的完美技术。

增材制造能够将CAD数字模型完美的“堆积”出来,每个“堆”牙的过程都是独一无二、正如没有牙能两次走进同一条河流。

目前主流的透明矫治器仍然是以3D打印牙模作为阳模、然后以膜片压模成型为主。

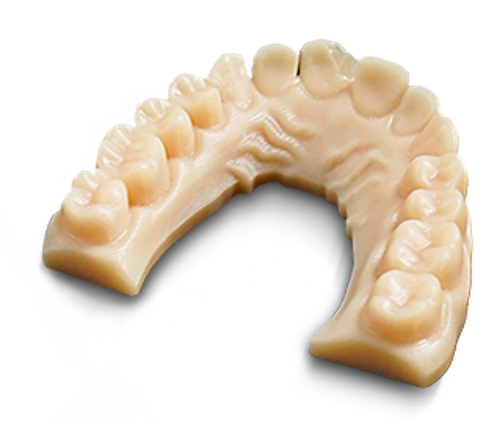

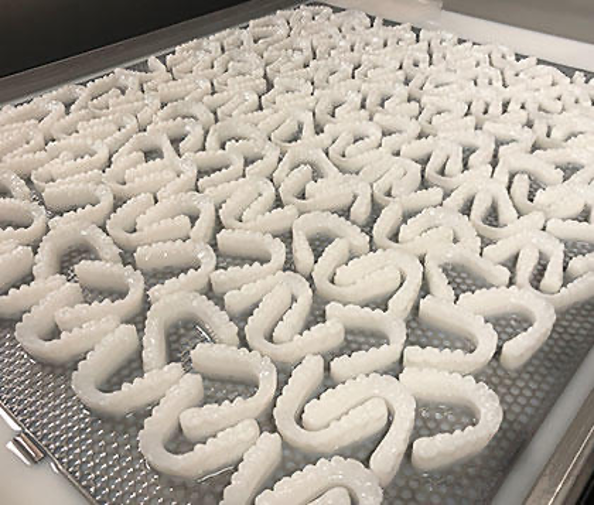

  1. 3D打印牙模 使用3D打印树脂技术,增材制造堆叠出模型。可以简单理解为“阳模”。

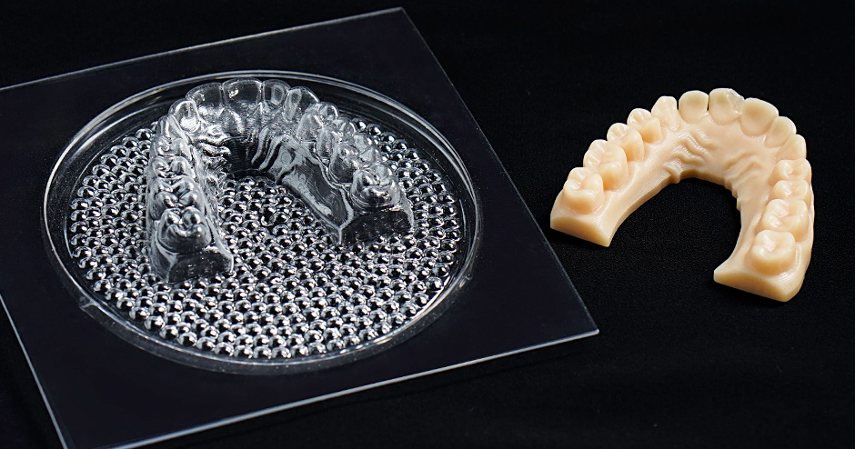

  2. 真空压膜 平整的膜片利用抽真空的方式,完美附着在3D打印出来的阳模上,膜片变形、成型。
  3. 修整切割 把成型的部分从膜片整体按照病患的口腔环境进行切割分离。

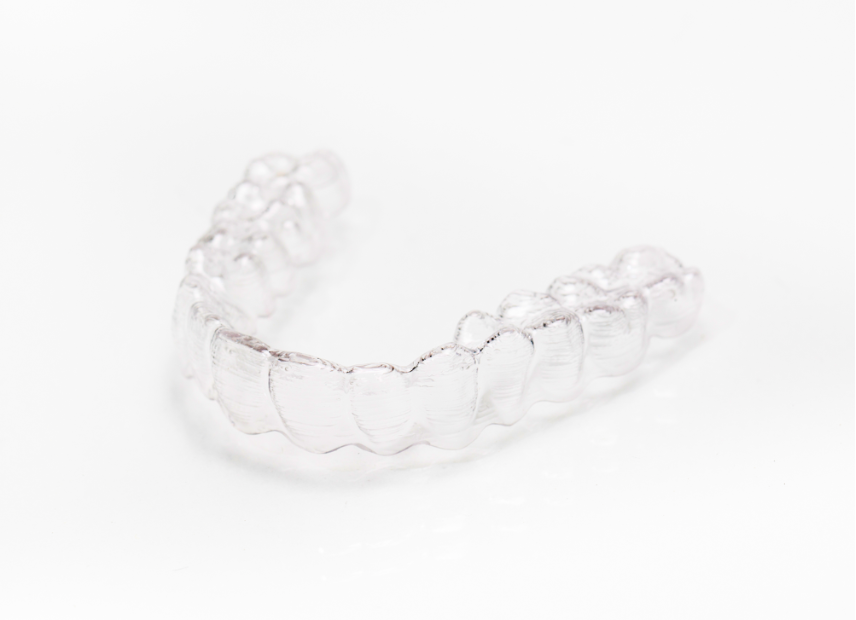

如此,我们得到一副漂亮的透明正畸矫治器,可以完美地被病患佩戴,舒适、隐形。

如何3D打印一个牙模

  1. 把CAD设计模型U盘拷贝到3D打印机,点击“开始打印”按钮。
  2. 20分钟后,将会得到一个精致的实体模型。

Be Practical:如何3D打印一个能用于压模的牙模

由于3D打印用的树脂成型后会发生一定收缩,等同于其他制造工艺中常用的工艺补偿,此时需要把CAD设计模型导入到CAD/CAM软件,进行XYZ三维成比例/不成比例缩放固定倍率。

如果这个CAD设计三维模型,并非实体、而是曲面设计(亦即“非水密性模型”,通常是由于模型成型方式是经过扫描逆向成型,致使模型的曲面有破面或离散面,导致3D打印编程失败。),则需要进行专门的模型面片修复。

3D打印机为了能够最好地支持打印作业(节约算力与保证控制器稳定输出),通常提供分离的第二台计算机、上安装专门编程软件(数据准备,即切片)。经过“修复编辑”的三维模型在此完成从三维到二维的转换。现在我们的牙模成为了一堆能被3D打印机读懂的二维数据(程序)了。

  1. U盘拷贝这个数据到3D打印机,点击“开始打印”按钮。
  2. 20分钟后,将会得到一个精致的实体模型。

这个模型真空压缩、修剪出来的隐形矫治器,可以完美地被病患佩戴,舒适、隐形。

Think Big:如何每天3D打印「320,000」个能用于压模的牙模?

随着业务增长(我们的目标是最新估值两千亿的中国正畸市场),如何制造出这么多牙模,重复上述的3D打印及后续的制造工序320,000次?

待续……
